通信管道工程施工培訓技術資料
一,、工程測量
通信管道工程的測量,，應按照設計文件及城市規劃部門已批準的位置、坐標和高程進行,。
施工前,，**依據設計圖紙和現場交底的控制樁點,，進行通信管道及人(手)孔位置的復測，并按施工需要釘設樁點，復測釘設的樁(板)應符合下列規定：
1,、直線管道,，自人(手)孔中心3～5m處開始，沿管線每隔20～25m宜設一樁(板),；設計為彎管道時,，樁(板)應適當加密。
2,、樁點設置應牢固,，頂部宜與地面平齊。樁點附近有**建(構)筑物時,，可做定位檢點,，并做好標志和記錄。
3,、施工時,，**按下列規定進行校測：
1）在完成溝(坑)挖方及地基處理后,，應校測管道溝,、人(手)孔坑底地基的高程是否符合設計規定。
2）施工過程中如發現水平樁(或平尺板)錯位或丟失,，應及時進行校測并補設樁點,。
4、挖土方工作完成后,，凡在溝(坑)中的其他管,、線等(指不需移改的)地下設施及已移改完畢的地下設施，**測量其頂部(底部)的高程,、寬度等及與臨近人(手)孔和通信管道(通道)的相對位置,、垂直間距、水平間距,，并做好記錄,，**注明其類別、規格等,。
5,、通信管道的各種高程，以水準點為基準,，允許誤差不應大于±10mm,。
二、開挖溝槽及人孔檢查井坑
通信管道施工中,，遇到不穩定土壤或有腐蝕性的土壤時,，施工單位應及時提出，待有關單位提出處理意見后方可施工。
管道施工開挖時,，遇到地下已有其他管線平行或垂直距離接近時,，應按設計規范的規定核對其相互間的*小凈距是否符合標準。如發現不符合標準或危及其他設施**時,，應向建設單位反映,，在未取得建設單位和產權單位同意時，不得繼續施工,。
挖掘溝(坑)如發現埋藏物,，特別是文物、古墓等**立即停止施工,，并負責保護現場,，與有關部門聯系，在未擁有妥善解決之前,，施工單位等嚴禁在該地段內繼續作業,。
施工現場條件允許，土層堅實及地下水位低于溝(坑)底,，且挖深超過3m時,，可采用放坡法施工。放坡挖溝(坑)的坡與深度關系按附表1的要求執行,。

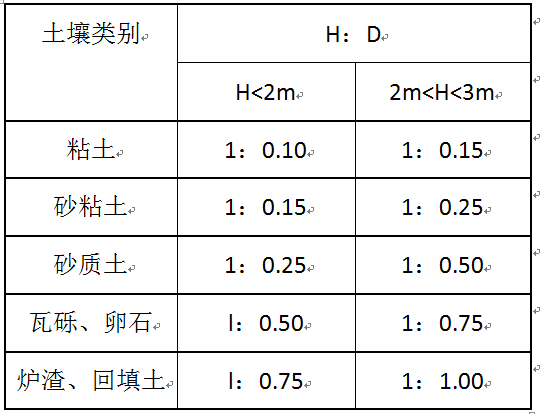

附表1放坡挖溝(坑)的坡度與深度關系
挖掘不需支撐護土板的人(手)孔坑,，其坑的平面形狀應與人(手)孔形狀相同，坑的側壁與人(手)孔外壁的外側間距不應小于0.4m,，其放坡應按附表1執行,。
挖掘需支撐護土板的人(手)孔坑，宜挖矩形坑,。人(手)孔坑的長邊與人(手)孔壁長邊的外側(指**寬處)問距不應小于0.3m,，寬不應小于0.4m。
通信管道工程的溝(坑)挖成后,，凡遇被水沖泡的,，**重新進行人工地基處理，否則,，嚴禁進行下一道工序的施工,。
挖溝(坑)接近設計的底部高程時，應避免挖掘過深破壞土壤結構,，如挖深超過設計標高lOOmm,，應填鋪灰土或級配砂石并應夯實。
通信管道工程施工現場堆土,，應符合下列要求：
1開鑿的路面及挖出的石塊等應與泥土分別堆置,。
2堆土不應緊靠碎磚或土坯墻,，并應留有行人通道。
3城鎮內的堆土高度不宜超過1.5m,。
4堆置土不應壓埋消火栓,、閘門、電纜(光纜)線路標石以及熱力,、煤氣,、雨(污)水等管線的檢查井、雨水口及測量標志等設施,。
5堆土的坡腳邊應距溝(坑)邊1000px以上,。
6堆土的范圍應符合市政、市容,、公安等部門的要求,。
挖掘通信管道溝(坑)時，嚴禁在有積水的情況下作業,，**將水排放后進行挖掘工作,。
挖掘通信管道溝(坑)施工現場，應設置紅白相問的臨時護欄或醒目的標志,。
三,、溝槽回填
通信管道工程的回填土，應在管道或人(手)孔按施工順序完成施工內容,，并經24h養護和隱蔽工程檢驗合格后進行,。
回填土前，應先清除溝(坑)內的遺留木料,、草簾、紙袋等雜物,。溝(坑)內如有積水和淤泥,，**排除后方可進行回填土。
通信管道工程的回填土,，除設計文件有特殊要求外,，應符合下列規定：
1在管道兩側和頂部300mm范圍內，應采用細砂或過篩細土回填,。
2管道兩側應同時進行回填土,，每回填土300mm厚，應夯實,。
3管道頂部300mm以上,，每回填土300mm厚，應夯實,。
通信管道工程挖明溝穿越道路的回填土,，應符合下列要求：
1在市內主干道路的回填土夯實,，應與路面平齊。
2市內一般道路的回填土夯實,，應高出路面50～l00mm,，在郊區土地上回填土，可高出地表150～200mm,。
人(手)孔坑的回填土,，應符合下列要求：
1靠近人(手)孔壁四周的回填土內，不應有直徑大于lOOmm的礫石,，碎磚等堅硬物,。
2人(手)孔坑每回填土300mm時，應夯實,。
3人(手)孔坑的回填土,，嚴禁高出人(手)孔口圈的高程。
管道及人(手)孔坑夯實密實度應符合當?shù)厥姓块T(mén)施工的有關規定,。
在修復通信管道施工挖掘的路面之前,，如回填土出現明顯的坑、洼,，通信管道的施工單位應按照市政部門的要求及時處理,。
通信管道工程回填土完畢，應及時清理現場的碎磚,、破管等雜物,。
四、混凝土澆筑
配制混凝土所用的水泥,、砂,、石和水應符合使用標準。不同種類,、標號的水泥不得混合使用,；砂和石料的含泥量如超過標準，**用水洗干凈后方能使用,。
各種標號混凝土的配料比,、水灰比應適量，以保證設計規定的混凝土標號,。施工時,，應采用實驗后確定的各種配比。砂和石料的含泥量不超過附表2的規定,。

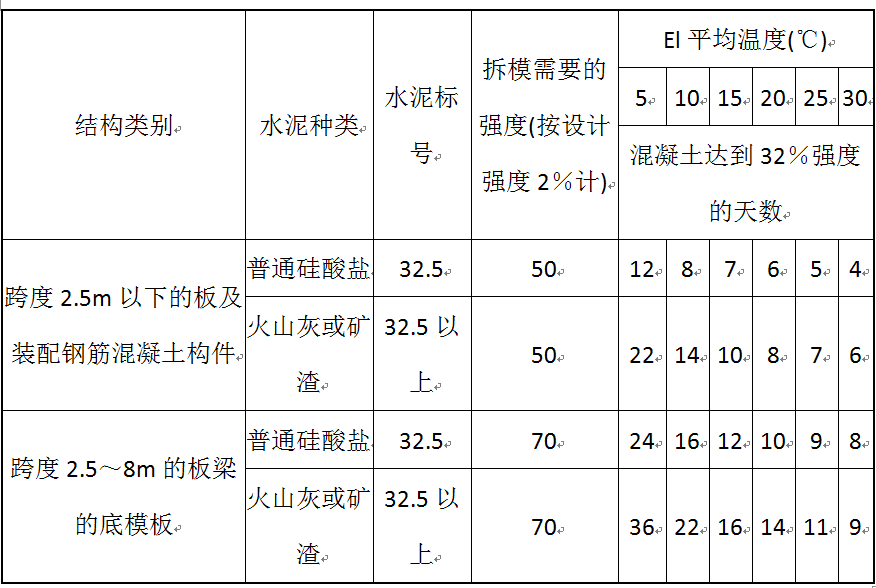

附表2承重混凝土構件拆模時間表
混凝土的攪拌**均勻,，以混凝土顏色一致為度。攪拌均勻的混凝土應在初凝期內(約45min)澆筑完畢,。
澆筑混凝土前,，應檢查模板內鋼筋襯墊是否穩妥,，并清除模內雜物?；炷猎诔跄叭绨l(fā)生離析現象,，可重新攪拌后再澆筑?；炷翝仓A落高度在3m以上時,，應采用漏斗或斜槽的方法澆筑。
澆筑混凝土構件**進行振搗,，無論采用人工或機械振搗都應按層依次進行,，搗固應密實，不得出現跑模,、漏漿等現象,。
混凝土澆筑完畢經初凝(約lh)后，應覆蓋草簾等物并進行灑水養護,；混凝土工件應避免被陽光直曬,。
五、水泥砂漿
水泥砂漿的配比,，**嚴格按規定進行配制,。凡抹縫、抹角,、抹面及管塊接縫等處的水泥砂漿,，其砂料**過篩后使用，不得有豆石等較大粒徑碎石在內,。
六,、人(手)孔的砌筑
1、人(手)孔的地基與基礎
人(手)孔的地基應按設計規定處理,，如系天然地基**按設計規定的高程進行夯實,、抄平。人(手)孔,、通道采用人工地基，**按設計規定處理,。
人(手)孔基礎支模前,，**校核基礎形狀、方向,、地基高程等,。
人(手)孔基礎的外形、尺寸應符合設計圖紙規定,，其外形偏差應不大于±20mm,，厚度偏差應不大于±l0mm,。

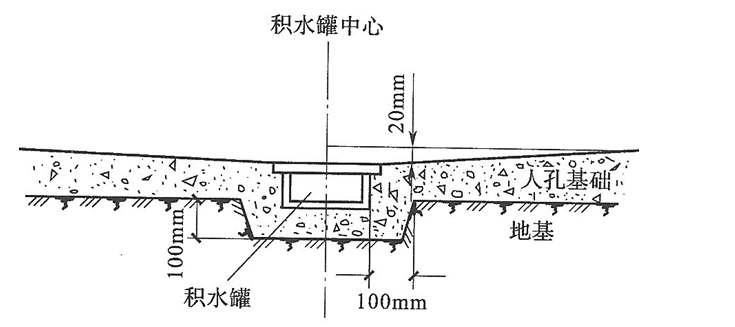

基礎的混凝土標號、配筋等應符合設計規定,。澆灌混凝土前,，應清理模板內的雜草等物，并按設計規定的位置挖好積水罐安裝坑,，其大小應比積水罐外形四周大lOOmm,，坑深比積水罐高度深100mm；基礎表面應從四周向積水罐做20mm泛水(詳見下圖),。
設計文件對人(手)孔地基,、基礎有特殊要求時，如提高混凝土標號,、加配鋼筋,、防水處理及安裝地線等，均應按設計規定辦理,。
2,、墻體
人(手)孔內部?jī)舾邞?yīng)符合設計規定，墻體的垂直度(全部?jī)舾?允許偏差應不大于±10mm,，墻體頂部高程允許偏差不應大于±20mm,。

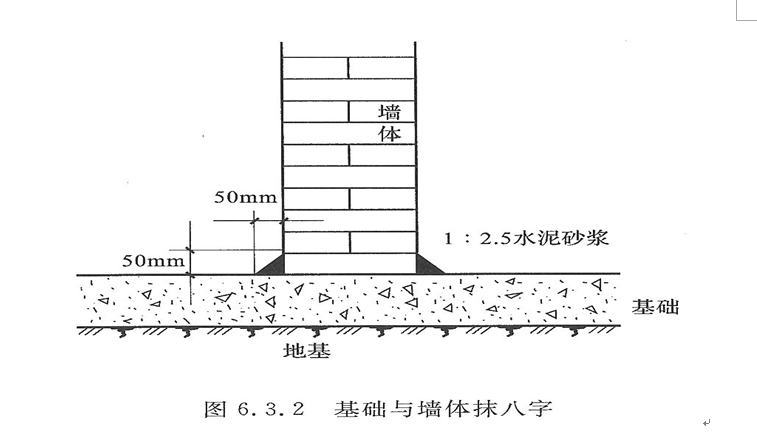

墻體與基礎應結合嚴密、不漏水,，結合部的內外側應用1：2.5水泥砂漿抹八字,，基礎進行抹面處理的可不抹內側八字角(詳見下圖)。抹墻體與基礎的內,、外八字角時,，應嚴密、貼實,、不空鼓,、表面光滑、無欠茬,、無飛刺,、無斷裂等。
砌筑墻體的水泥砂漿標號應符合設計規定,；設計無明確要求時,，應使用不低于M7.5水泥砂漿。
通信管道工程的砌體,，嚴禁使用摻有白灰的混合砂漿進行砌筑,。
人(手)孔墻體的預埋件應符合下列規定：
1、電纜支架穿釘?shù)念A(yù)埋,。
1)穿釘?shù)囊?guī)格,、位置應符合設計規定,，穿釘與墻體應保持垂直。
2)上,、下穿釘應在同一垂直線上,，允許垂直偏差不應大于5mm，間距偏差應小于10mm,。
3)相鄰兩組穿釘間距應符合設計規定,，偏差應小于20mm。
4)穿釘露出墻面應適度,，應為50～70mm,；露出部分應無砂漿等附著物，穿釘螺母應齊全有效,。
5)穿釘安裝**牢固,。
2、拉力(拉纜)環的預埋,。
1)拉力(拉纜)環的安裝位置應符合設計規定,，一般情況下應與對面管道底保持200mm以上的間距。
2)露出墻面部分應為80～l00mm,。
3)安裝**牢固,。
管道進入人(手)孔的窗口位置，應符合設計規定,，允許偏差不應大于10mm,；管道端至墻體面應呈圓弧狀的喇叭口；人(手)孔內外的窗口應填充密實,、不得浮塞,，外觀整齊、表面整齊,。
3,、人(手)孔上覆板
人(手)孔上覆(簡稱上覆)的鋼筋型號，加工,、綁扎,，混凝土的標號應符合設計圖紙的規定。
上覆外形尺寸,、設置的高程應符合設計圖紙的規定,，外形尺寸偏差不應大于20mm，厚度允許**負偏差不應大于5mm,，預留的位置及形狀，應符合設計圖紙的規定,。
預制的上覆板之間縫隙應盡量縮小,，其拼縫**用1：2.5砂漿堵抹嚴密,，不空鼓、不浮塞,，外表平光,，無欠茬、無飛刺,、無斷裂等,。
上覆板混凝土**達到設計規定的強度以后，方可承受荷載或吊裝,、運輸,。
上覆板底面應平整、光滑,、不露筋,、無蜂窩等缺陷。

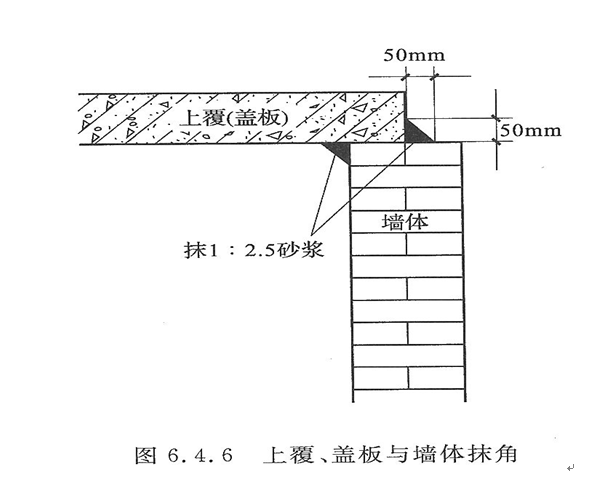

上覆板與墻體搭接的內,、外側,，應用1：2.5的水泥砂漿抹八字角。但上覆板直接在墻體上澆灌的可不抹角,。八字抹角應嚴密,，貼實、不空鼓,、表面光滑,、元欠茬、無飛刺,、無斷裂等,。上覆板與墻體抹角（詳見下圖）。
4,、口圈和井蓋
人(手)孔口圈頂部高程應符合設計規定,，允許正偏差不應大于20mm。
穩固口圈的混凝土(或緣石,、瀝青混凝土)應符合設計圖紙的規定,，自口圈外緣應向地表做相應的泛水。
人孔口圈與上覆之間宜砌不小于200mm的口腔(俗稱井脖子),；人孔口腔應與上覆預留洞口形成同心圓的圓筒狀,，口腔內、外應抹面,?？谇慌c上覆搭接處應抹八字，八字抹角應嚴密、貼實,、不空鼓,、表面光滑、無欠茬,、無飛刺,、無斷裂等。
人(手)孔口圈應完整無損,，**按車行道,、人行道等不同場合安裝相應的口圈，但允許人行道上采用車行道的口圈,。
通信管道工程在正式驗收之前,，所有裝置**安裝完畢，齊全有效,。
七,、鋪設管道
1、一般要求
通信管道的規格,、程式和管群斷面組合,，應符合設計規定要求。如更換或代用管材,，**征得建設單位或設計部門的同意,，并辦理相關手續。
改,、擴建管道工程,，不宜在原有管道兩側加擴管孔，特殊情況**在原有管道一側擴孔時,，須將原有人(手)孔及光(電)纜做妥善處理,。
各種材質的通信管道，管頂至路面的埋設深度不應低于附表3的要求,。當達不到要求的,，應采用混凝土包封或鋼管保護。

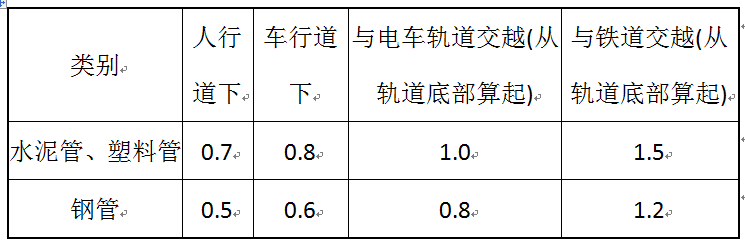

附表3路面至管頂?shù)?小深度表(米)
注：1在軌道或鐵路下建設管道時應與相關部門協商,。
2鋼管*小埋深在有冰凍的范圍以內時,，施工時應注意管內不能有進水或存水的可能。
通信管道的防水,、防蝕,、防強電干擾等防護措施，**按設計要求處理,。
通信管道的包封規格,、段落、混凝土標號，應符合設計規定,。
各種管道進入人(手)孔,、通道的位置應符合下列規定：
1管頂距人(手)孔上覆蓋底面不應小于300mm。管底距人(手)孔,、通道基礎面不應小于400mm。
2人(手)孔內不同方向管道相對位置(標高)盡可能接近,，相對管孔高差不宜大于500mm,。
如地下水位高于基礎，應在地勢低的一端不停地抽水,，使水流一直處在基礎以下,，待管道接續完成后，砂漿基本凝固,，方可停止抽水,。
炎熱夏季和嚴寒冬季施工要蓋草袋，注意混凝土的防曬和防凍,。
鋪管當天進不了人(手)孔時,，**將管孔用塑料布或麻袋。
2,、地基
通信管道的地基處理應符合設計文件的規定,。凡采用天然地基而設計又沒有具體說明如何處理的，遇下列情況應及時向有關單位反映,，待提出處理方案后方可施工,。
1地下水位高于管道及人(手)孔****高程時。
2土質松軟,、有腐蝕性土壤或?qū)儆诨靥畹碾s土層,。
凡是天然地基的管道溝挖成后**夯實抄平，地基表面高程應符合設計規定,，允許偏差不應大于±l0mm,。
3、基礎
通信管道的基礎,，應符合設計規定,。遇有與設計文件不符的地質情況時，宜符合下列規定：
塑料管道：
1)土質較好的地區(如硬土),，挖好溝槽后夯實溝底,，回填50mm細砂或細土。
2)土質稍差的地區,，挖好溝槽后應做混凝土基礎,，基礎上回填50mm細砂或細土。
3)土質較差的地區(如松軟不穩定地帶)，挖好溝槽后應做鋼筋混凝土基礎,，基礎上回填50mm細砂或細土,。必要時要對管道進行混凝土包封。
4)土質為巖石的地區,，挖好溝槽后應回填200mm細砂或細土,。
通信管道進人建筑物或人(手)孔時，塑料管道靠近建筑物或人(手)孔處應做不小于2m長度的鋼筋混凝土基礎和混凝土包封,。管道基礎鋼筋應搭在窗口墻上不小于100mm,。
八、工程洽商記錄
對于施工中出現的變更或簽證：
1,、首先由施工隊將施工中出現的需要變更的內容告知建設單位,。
2、經建設單位簽字同意后,，編制變更或簽證《工程洽商記錄》表,，施工隊方可繼續施工。
3,、《工程洽商記錄》表內容只填寫需要變更的工程量情況,，不涉及人工數量、價格等,，要有工程部經理事前批準,。
4、《工程洽商記錄》表各方簽字確認,，應該當天完成,。特殊情況，*長不超過48小時,。
5,、各種類型變更，**先有工程部經理簽字審批,，再由總經理批準,，方可作為竣工決算的變更依據。

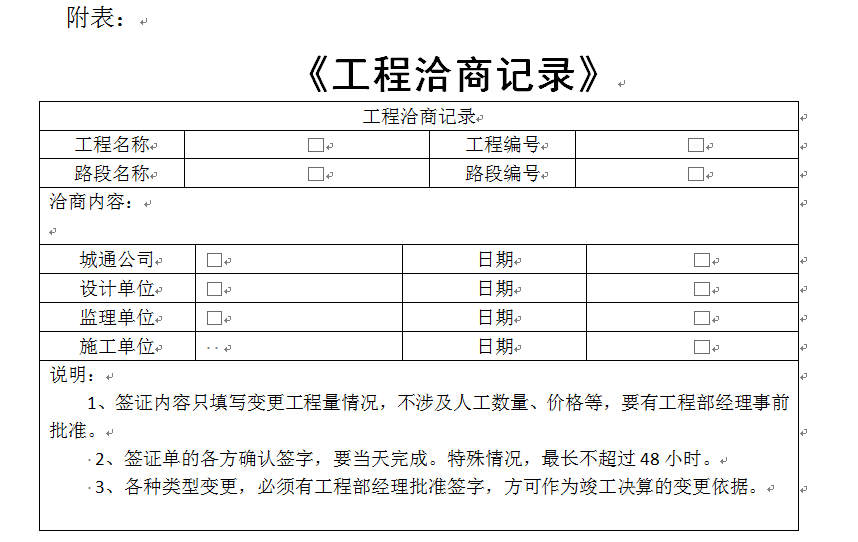

附：《工程洽商記錄》表
